Knative Eventingのデバッグ¶

これは、動作していないKnative Eventingの設定をデバッグする方法に関する発展途上のドキュメントです。

対象読者¶

このドキュメントは、Knative Eventingのオブジェクトモデルに精通している人を対象としています。専門家である必要はありませんが、大まかに物事がどのように連携しているかを理解する必要があります。

前提条件¶

Knative EventingとEventing-contribリソースをセットアップします。

例¶

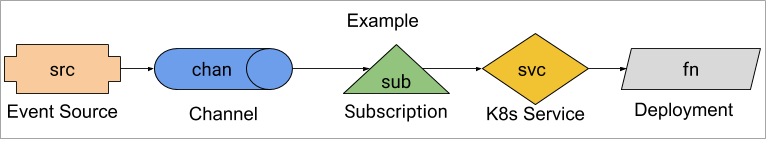

このガイドでは、イベントを関数に送信するイベントソースからなる例を使用します。

src -> chan -> sub -> svc -> fn

example.yamlでYAML全体を参照してください。このガイドのすべてのコマンドが機能するには、example.yamlを適用する必要があります。

kubectl apply --filename example.yaml

イベントのトリガー¶

Knativeイベントは、knative-debug名前空間でKubernetes Event が発生するたびに発生します。これは、次のコマンドを使用して発生させることができます。

kubectl --namespace knative-debug run to-be-deleted --image=image-that-doesnt-exist --restart=Never
# 5 seconds is arbitrary. We want K8s to notice that the Pod needs to be scheduled and generate at least one event.
sleep 5
kubectl --namespace knative-debug delete pod to-be-deleted

次に、Kubernetes Event（これらはKnativeイベントではありません！）を確認できます。

kubectl --namespace knative-debug get events

これにより、次のような出力が生成されるはずです。

LAST SEEN   FIRST SEEN   COUNT     NAME                             KIND      SUBOBJECT                        TYPE      REASON                   SOURCE                                         MESSAGE
20s         20s          1         to-be-deleted.157aadb9f376fc4e   Pod                                        Normal    Scheduled                default-scheduler                              Successfully assigned knative-debug/to-be-deleted to gke-kn24-default-pool-c12ac83b-pjf2

イベントはどこにありますか？¶

example.yamlを適用し、fnのログを検査しています。

kubectl --namespace knative-debug logs -l app=fn -c user-container

しかし、到着するイベントが見つかりません。何が問題ですか？

作成されたリソースの確認¶

最初に確認する必要があるのは、作成されたすべてのリソースであり、そのステータスにready trueが含まれていますか？

最も基本的な部分から原因を特定しようとします。

fn - Deploymentには、Knative内の依存関係がありません。
svc - Serviceには、Knative内の依存関係がありません。
chan - Channelは、そのバッキングchannel implementationに依存し、ある程度subにも依存します。
src - Sourceはchanに依存します。
sub - Subscriptionはchanとsvcの両方に依存します。

`fn`¶

kubectl --namespace knative-debug get deployment fn -o jsonpath='{.status.availableReplicas}'

1を確認したいです。そうでない場合は、Deploymentをデバッグする必要があります。statusに明らかに間違っていることはありますか？

kubectl --namespace knative-debug get deployment fn --output yaml

何が間違っているのかが明らかでない場合は、このドキュメントの範囲外であるDeploymentをデバッグする必要があります。

PodがReadyであることを確認します。

kubectl --namespace knative-debug get pod -l app=fn -o jsonpath='{.items[*].status.conditions[?(@.type == "Ready")].status}'

これはTrueを返す必要があります。そうでない場合は、Kubernetesアプリケーションデバッグガイドを使用してDeploymentのデバッグを試みてください。

`svc`¶

kubectl --namespace knative-debug get service svc

存在し、正しい名前を持っていることを確認するだけです。存在しない場合は、おそらくexample.yamlを再適用する必要があります。

期待されるpodを指していることを確認します。

svcLabels=$(kubectl --namespace knative-debug get service svc -o go-template='{{range $k, $v := .spec.selector}}{{ $k }}={{ $v }},{{ end }}' | sed 's/.$//' )
kubectl --namespace knative-debug get pods -l $svcLabels

これは、検査するとfnによって生成されたものになる単一のPodを返す必要があります。

`chan`¶

chanはin-memory-channelを使用します。これは非常に基本的なチャネルであり、chanのstatusに表示される失敗モードはほとんどありません。

kubectl --namespace knative-debug get channel.messaging.knative.dev chan -o jsonpath='{.status.conditions[?(@.type == "Ready")].status}'

これはTrueを返す必要があります。そうでない場合は、完全なリソースを取得します。

kubectl --namespace knative-debug get channel.messaging.knative.dev chan --output yaml

statusが完全に欠落している場合、in-memory-channelコントローラに問題があることを意味します。チャネルコントローラを参照してください。

次に、chanがアドレス指定可能であることを確認します。

kubectl --namespace knative-debug get channel.messaging.knative.dev chan -o jsonpath='{.status.address.hostname}'

これは、おそらく'.cluster.local'で終わるURIを返す必要があります。そうでない場合は、調整中に何かが間違っていたことを意味します。チャネルコントローラを参照してください。

chanが作成する2つのリソースが存在し、Readyであることを確認します。

`Service`¶

chanはK8s Serviceを作成します。

kubectl --namespace knative-debug get service -l messaging.knative.dev/role=in-memory-channel

Istioはその仕様を完全に無視するため、仕様はまったく重要ではありません。srcがイベントを送信できるようにするために、存在する必要があるだけです。存在しない場合、chanの調整中に何かが間違っていたことを意味します。チャネルコントローラを参照してください。

`src`¶

srcはApiServerSourceです。

最初に、srcがchanに書き込んでいることを確認します。

kubectl --namespace knative-debug get apiserversource src -o jsonpath='{.spec.sink}'

これはmap[apiVersion:messaging.knative.dev/v1 kind:Channel name:chan]を返す必要があります。そうでない場合、srcが正しく設定されておらず、そのspecを修正する必要があります。修正は、そのspecを更新して正しいsinkを持つようにするだけなので簡単です（example.yamlを参照）。

srcがchanに送信していることがわかったため、Readyであることを確認します。

kubectl --namespace knative-debug get apiserversource src -o jsonpath='{.status.conditions[?(.type == "Ready")].status}'

`sub`¶

subはchanからfnへのSubscriptionです。

subがReadyであることを確認します。

kubectl --namespace knative-debug get subscription sub -o jsonpath='{.status.conditions[?(.type == "Ready")].status}'

これはTrueを返す必要があります。そうでない場合は、すべてのステータスエントリを確認してください。

kubectl --namespace knative-debug get subscription sub --output yaml

コントローラ¶

各リソースには、それを監視しているコントローラがあります。今日現在、それらは失敗ステータスメッセージとイベントを書き込むのが苦手である傾向があるため、コントローラのログを確認する必要があります。

注記

fnを制御するKubernetes Deploymentコントローラは、このドキュメントの範囲外です。

サービスコントローラ¶

svcを制御するKubernetes Serviceコントローラは、このドキュメントの範囲外です。

チャネルコントローラ¶

単一のChannelコントローラはありません。代わりに、各Channel CRDに1つのコントローラがあります。chanはInMemoryChannel Channel CRDを使用し、そのコントローラは次のとおりです。

kubectl --namespace knative-eventing get pod -l messaging.knative.dev/channel=in-memory-channel,messaging.knative.dev/role=controller --output yaml

そのログを次を使用して確認します。

kubectl --namespace knative-eventing logs -l messaging.knative.dev/channel=in-memory-channel,messaging.knative.dev/role=controller

ログレベルがwarningまたはerrorの行に特に注意してください。

ソースコントローラ¶

各ソースには、独自のコントローラがあります。srcはApiServerSourceであるため、そのコントローラは次のとおりです。

kubectl --namespace knative-eventing get pod -l app=sources-controller

これは実際には複数のSourceコントローラ（特にApiServerSourceコントローラを含む）を実行する単一のバイナリです。

ApiServerSourceコントローラ¶

ApiServerSourceコントローラは、Eventingの他のいくつかのSourceコントローラと同じバイナリで実行されます。それは次のとおりです。

kubectl --namespace knative-debug get pod -l eventing.knative.dev/sourceName=src,eventing.knative.dev/source=apiserver-source-controller

そのログを次を使用して確認します。

kubectl --namespace knative-debug logs -l eventing.knative.dev/sourceName=src,eventing.knative.dev/source=apiserver-source-controller

ログレベルがwarningまたはerrorの行に特に注意してください。

サブスクリプションコントローラ¶

Subscriptionコントローラはsubを制御します。Channelがイベントを送信する必要があるアドレスを解決しようと試み、解決されると、それらをChannelのspec.subscribableに注入します。

kubectl --namespace knative-eventing get pod -l app=eventing-controller

そのログを次を使用して確認します。

kubectl --namespace knative-eventing logs -l app=eventing-controller

ログレベルがwarningまたはerrorの行に特に注意してください。

データプレーン¶

制御プレーン全体は正常に機能していますが、それでもイベントを取得していません。ここで、データプレーンを調査する必要があります。

Knativeイベントは次のパスを取ります。

イベントはsrcによって生成されます。
この場合、KubernetesのEventがトリガーしていますが、Knative の観点からは、Sourceがイベントを新規に（何もないところから）生成しています。
srcは、chanのアドレスhttp://chan-kn-channel.knative-debug.svc.cluster.localにイベントをPOSTしています。
Channel Dispatcherはリクエストを受信し、Hostヘッダーを検査してどのChannelに対応するかを決定します。knative-debug/chanに対応していると判断し、subで定義されたサブスクライバ、特にfnをバックエンドとするsvcにリクエストを転送します。
fnはリクエストを受信し、ログに記録します。

イベントの移動順にコンポーネントを調査します。

Channel Dispatcher¶

Channel Dispatcherは、ChannelにイベントをプッシュするPOSTを受信し、イベント受信時にそれらのChannelのサブスクライバにPOSTするコンポーネントです。この例で使用されているin-memory-channelでは、すべてのin-memory-channel Channelの受信と配信の両方を処理する単一のバイナリがあります。

最初に、Dispatcherのログを検査して、明らかな問題がないか確認します。

kubectl --namespace knative-eventing logs -l messaging.knative.dev/channel=in-memory-channel,messaging.knative.dev/role=dispatcher -c dispatcher

理想的には、次のような行が表示されます。

{"level":"info","ts":"2019-08-16T13:50:55.424Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_receiver.go:147","msg":"Request mapped to channel: knative-debug/chan-kn-channel","knative.dev/controller":"in-memory-channel-dispatcher"}
{"level":"info","ts":"2019-08-16T13:50:55.425Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_dispatcher.go:112","msg":"Dispatching message to http://svc.knative-debug.svc.cluster.local/","knative.dev/controller":"in-memory-channel-dispatcher"}
{"level":"info","ts":"2019-08-16T13:50:55.981Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_receiver.go:140","msg":"Received request for chan-kn-channel.knative-debug.svc.cluster.local","knative.dev/controller":"in-memory-channel-dispatcher"}

これは、リクエストが受信され、svcに送信され、2XXの応答コード（おそらく200、202、または204）が返されていることを示しています。

しかし、次のようなものが見られる場合

{"level":"info","ts":"2019-08-16T16:10:16.859Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_receiver.go:140","msg":"Received request for chan-kn-channel.knative-debug.svc.cluster.local","knative.dev/controller":"in-memory-channel-dispatcher"}
{"level":"info","ts":"2019-08-16T16:10:16.859Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_receiver.go:147","msg":"Request mapped to channel: knative-debug/chan-kn-channel","knative.dev/controller":"in-memory-channel-dispatcher"}
{"level":"info","ts":"2019-08-16T16:10:16.859Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"provisioners/message_dispatcher.go:112","msg":"Dispatching message to http://svc.knative-debug.svc.cluster.local/","knative.dev/controller":"in-memory-channel-dispatcher"}
{"level":"error","ts":"2019-08-16T16:10:38.169Z","logger":"inmemorychannel-dispatcher.in-memory-channel-dispatcher","caller":"fanout/fanout_handler.go:121","msg":"Fanout had an error","knative.dev/controller":"in-memory-channel-dispatcher","error":"Unable to complete request Post http://svc.knative-debug.svc.cluster.local/: dial tcp 10.4.44.156:80: i/o timeout","stacktrace":"knative.dev/eventing/pkg/provisioners/fanout.(*Handler).dispatch\n\t/Users/xxxxxx/go/src/knative.dev/eventing/pkg/provisioners/fanout/fanout_handler.go:121\nknative.dev/eventing/pkg/provisioners/fanout.createReceiverFunction.func1.1\n\t/Users/i512777/go/src/knative.dev/eventing/pkg/provisioners/fanout/fanout_handler.go:95"}

http://svc.knative-debug.svc.cluster.local/への投稿に問題があったことが分かります。
